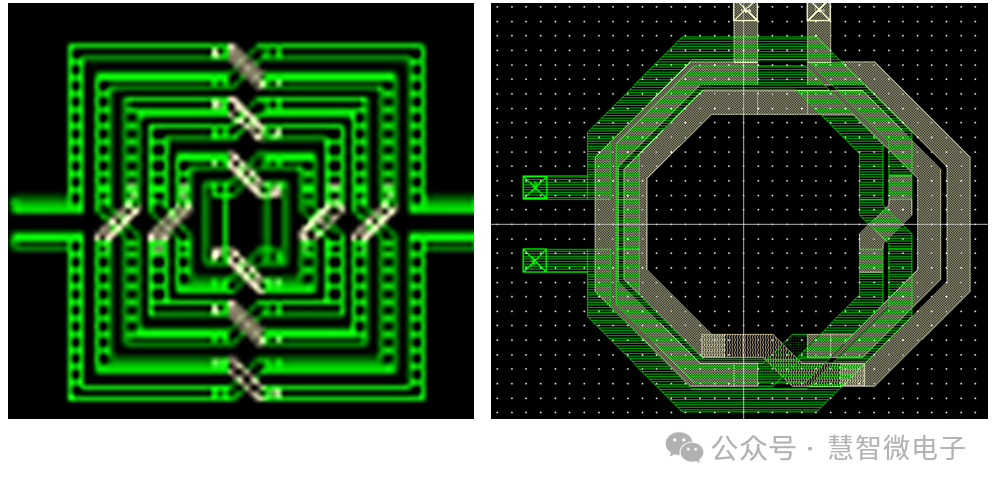

Q：大佬们，设计变压器有啥好的结构吗，初次级L大概600-900p，Q尽可能高，我现在试过这种同层的，虽然k挺高，但是Q只有4左右，然后我又试了下两层叠起来，Q提高了很多，但是寄生太严重了，带宽不够。可以的话两个线圈的Q都要上15就好了。

A：freq是多少？

Q：10G。

A：同层的寄生电容比较大吧，上下层的寄生电容小一点，耦合系数高一点。

Q：同层不是只有边缘一点耦合吗，上下层的话整个面积都耦合了吧。一般叠层的话中间要隔几层吗？

A：之前我看过一篇介绍的，里面说上下层好像能减小寄生，能提高谐振频率。

Q：但是又怕越往下metal越细，Q越小。一般都用最高的那几层。

A：你有验证过你的ads自建衬底仿真的准确性吗？

Q：转用EMX了，好用多了。

A：ok，几层厚金属，一般用超厚+厚，铝层也能用，往下就不合适了。

Q：初级用的M9，次级M8，铝层用来画电感吗？

A：可以用，比底下的薄金属好很多。

Q：OK，我明天试试。

rfmos管有必要加guardring吗？

Q：问问各位佬，rfmos管有必要加guardring吗？

A：rf管不是自带guardring么？

Q：t40自带？我只看到了sub上打了via。

A：t28自带。

Q：t40是不是都要加guardring。

A：40也有吧？

Q：我用了最普通的nmosrf，没看到guardring。

A：能开的，q一下找找。

Q：我看看，好像没有。

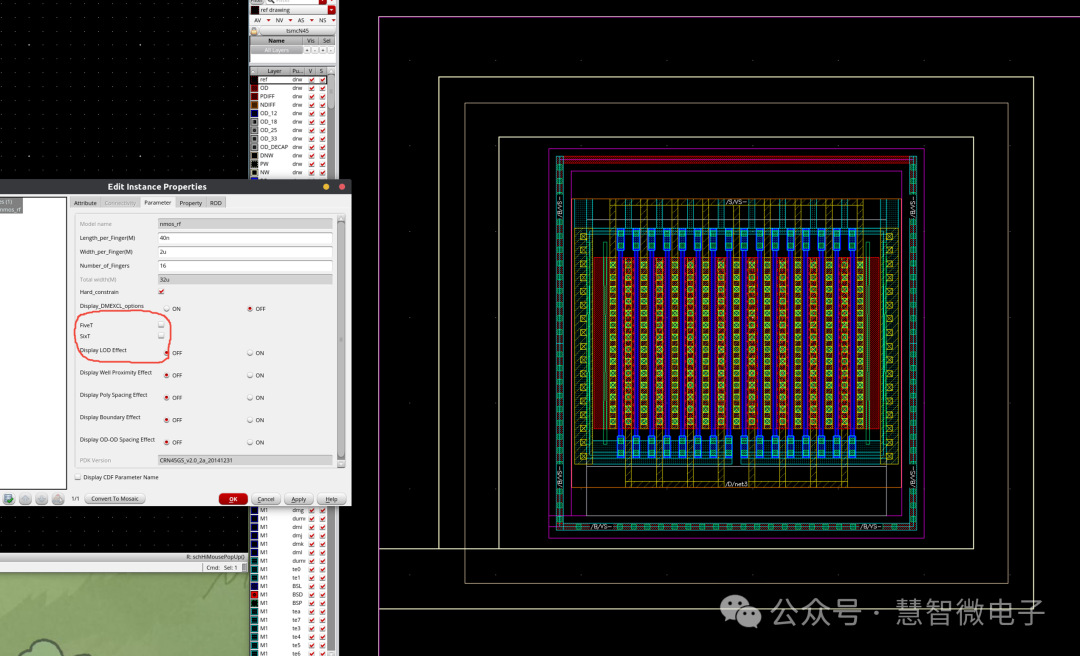

A：你截图一下管子的版图。

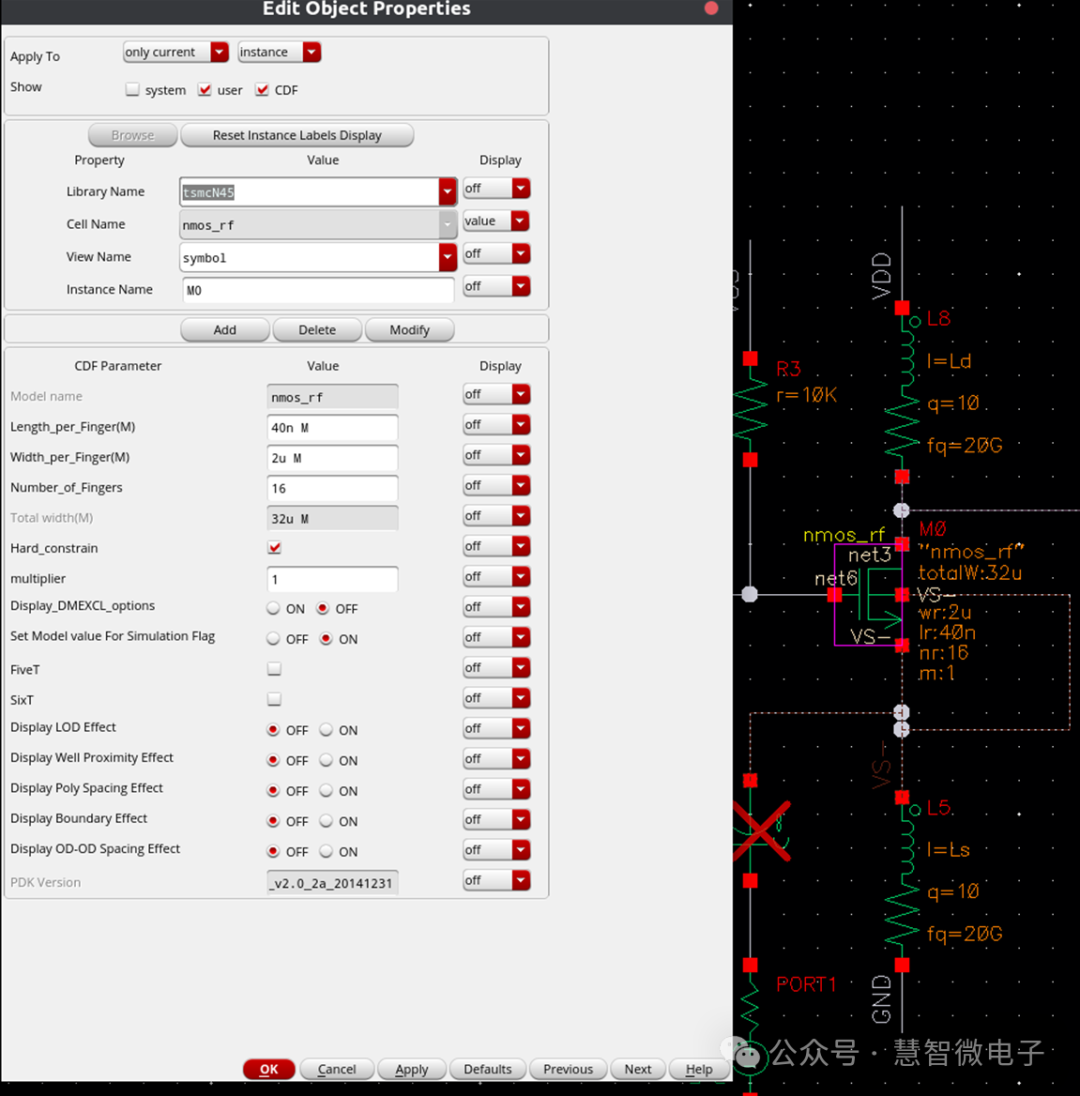

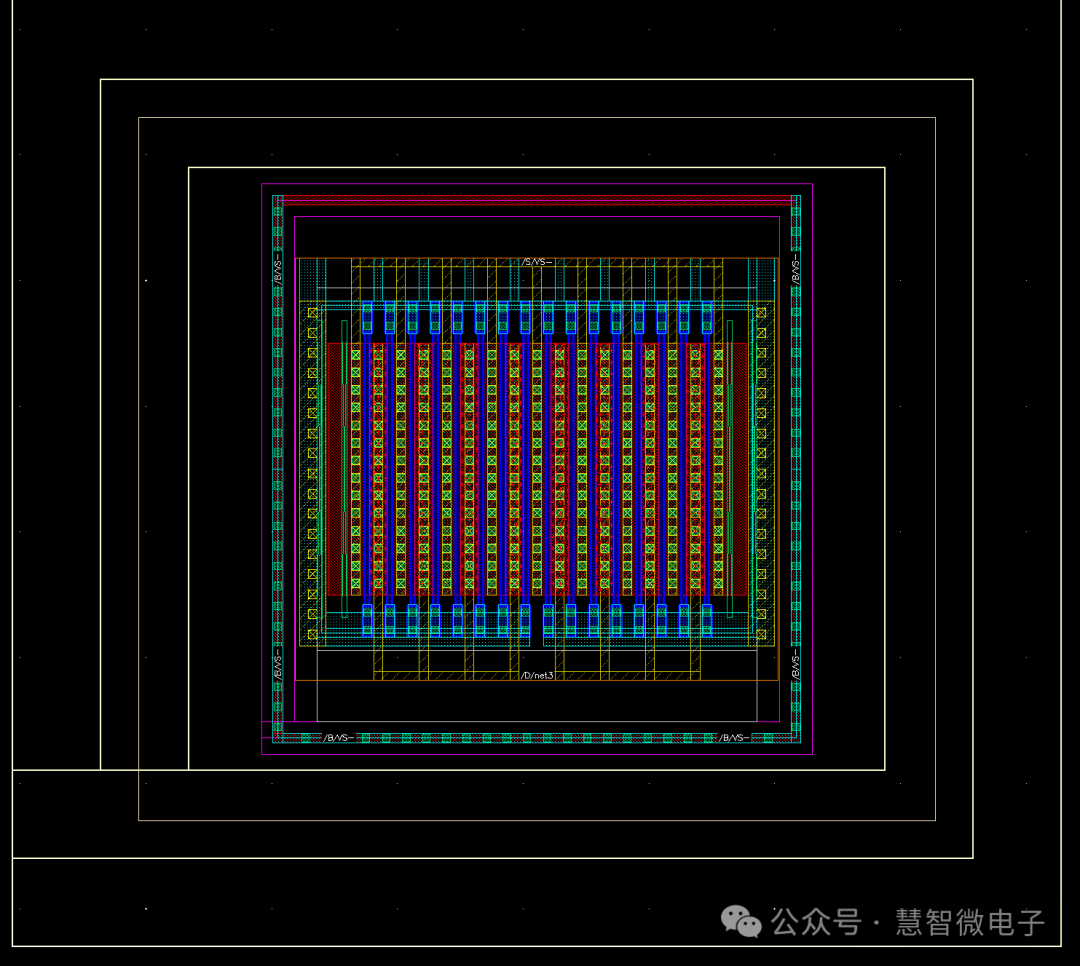

Q：我看这个没有，选项也没有弹出来。

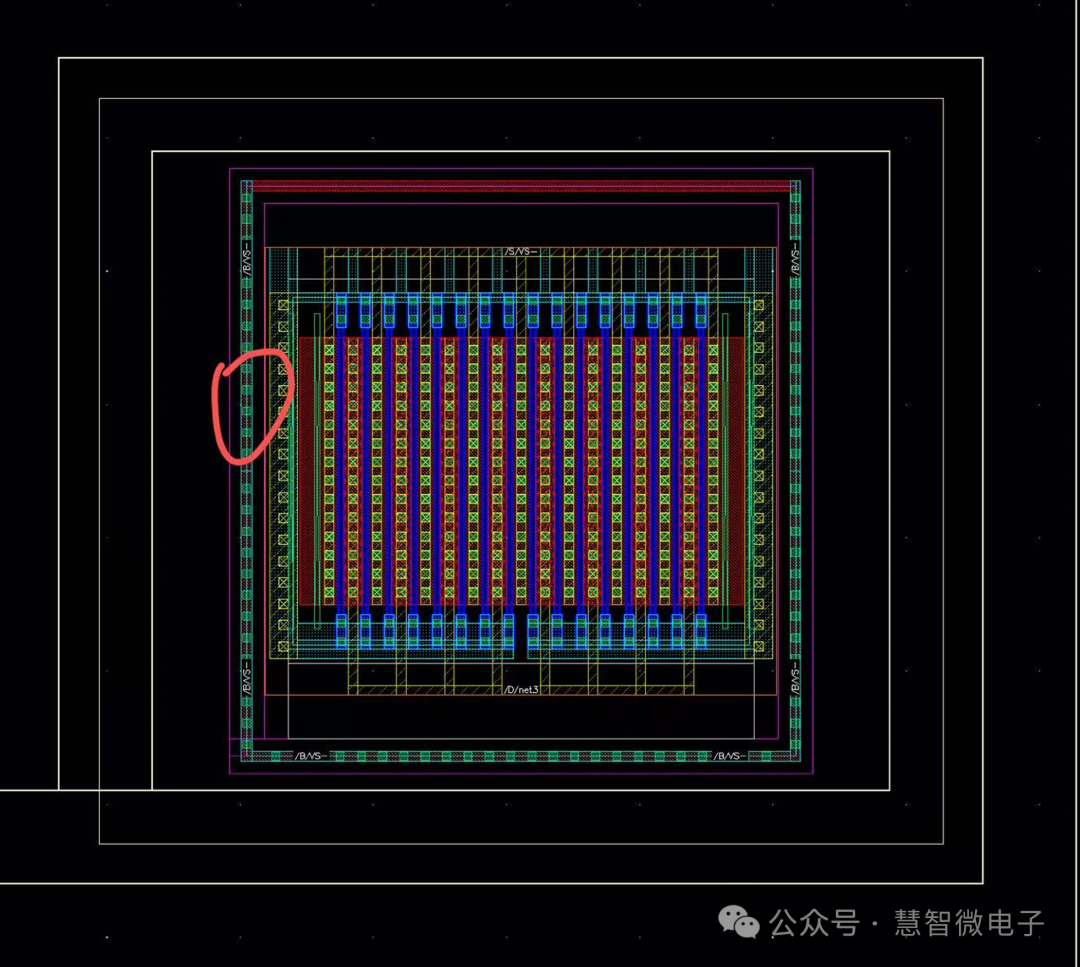

A：我的理解最外层这个就是guardring。

Q：这个是衬底的。

A：正常画guardring 不就是外面这一圈吗？

A：你q一下他版图。

A：诶，我记得他是有双圈选的，这么大个框，不过感觉加了应该也仿不出来区别。

Q：好像还是没有。

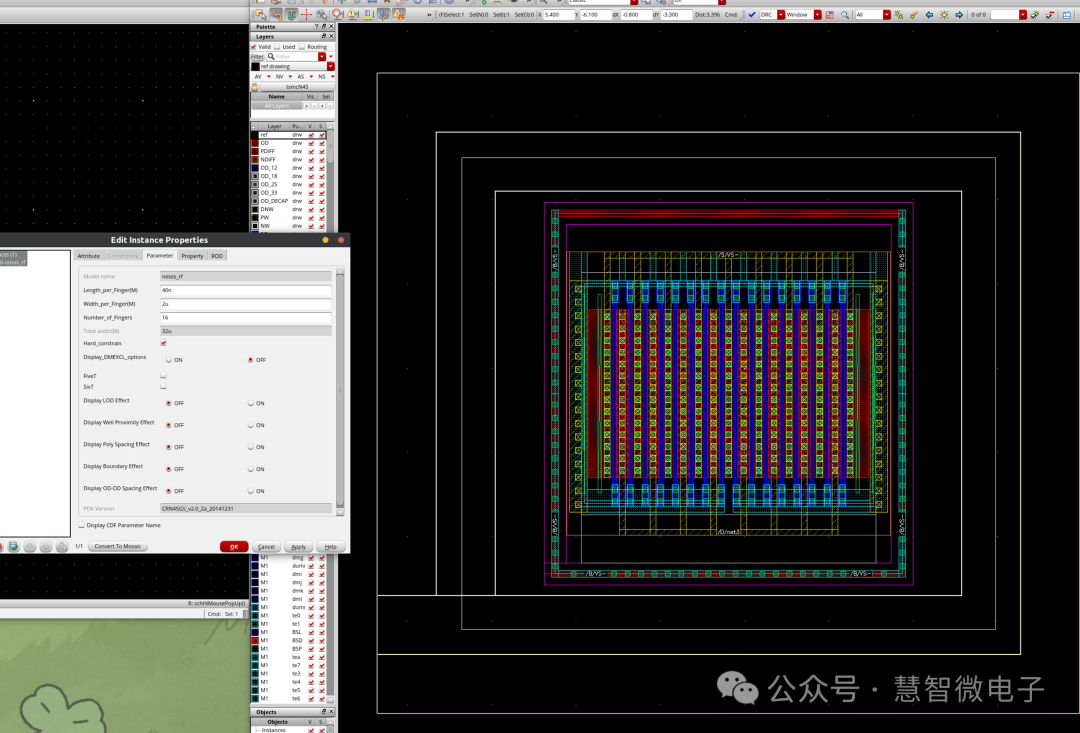

A：fiveT加上了nw的环，sixT加上了最外围psub环。

Q：可以了，谢谢大佬。

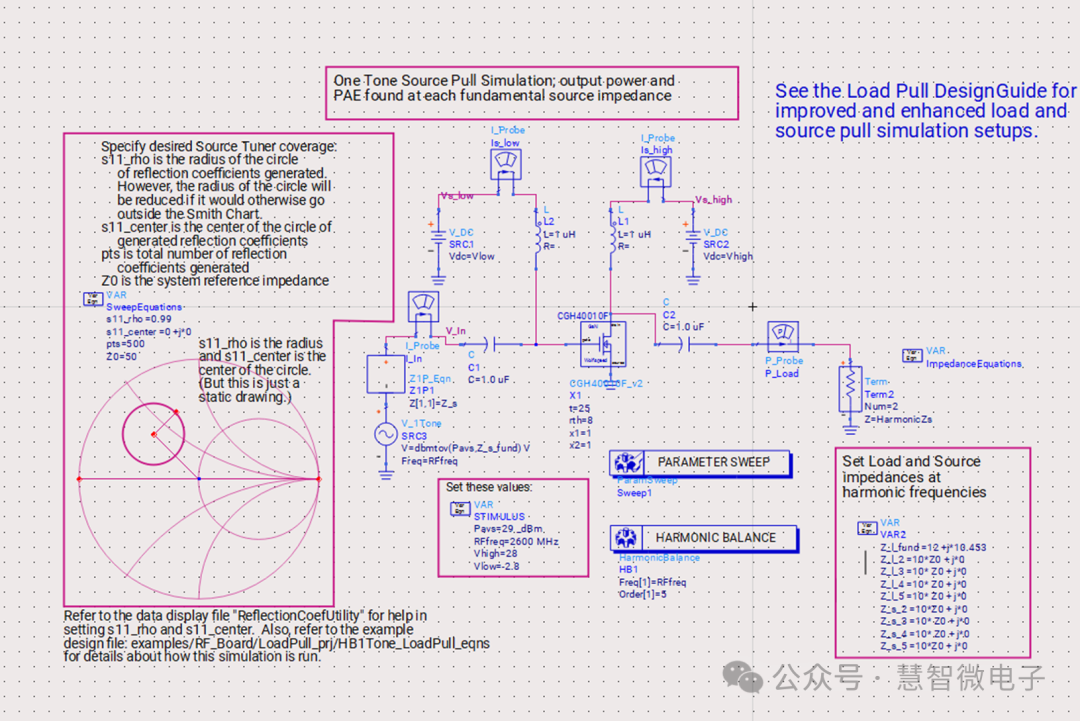

GaN功放加负栅压和漏压后电流小、工作点偏移但频谱正常是为何？

Q：在测试GaN功放静态工作点的时候，加上负栅压，再加上漏压后，这个漏极静态电流迅速变小，和栅极静态电流一样的量级，很小，然后测试到的静态工作点也发生了偏移，从原本的vgs大概-2.7偏移到了-2.25！但看输出频谱并没有尖起的频点，给我整蒙了啊，有没有朋友晓得或者遇到过这样情况。

A：栅压步进上到-1，如果id没有明显变化，就是烧了。

Q：有变化的，大概栅压推到-2.25就可以达到我设计的漏极静态电流了，但我此时设计的vgs是-2.7，尝试过在栅极偏置电路加电阻，调栅极偏置电路的电容都没有改变，甚至稳定电阻增大到10欧姆也没用（设计的时候稳定电阻很小）。

A：栅有电流？

Q：有的，栅极电流很小，而且在这个-2.25V的情况下加射频信号，几乎没有增益。

A：加栅压，栅电流有变化吗？

Q：有变化，但变化不大。

A：你看看电流是不是与你加电压与仿真的电压误差值呈线性，有可能什么地方电阻分压了，栅的电流应该在uA级别。

Q：除了加了稳定电阻和栅极偏置电路上的小电阻，别的没什么电阻，是这个量级。

A：往下调调vd到四分之三，上栅压到负一，看能不能出来增益呀。

Q：调到-2的时候，这个漏极静态电流就有0.3A多，这个板子已经热起来了（21V电源电压），再调大vgs ，怕烧坏。

A：降vdd，降到15试试呢，gan没有gaas容易坏。

Q：调到10V还是没得增益，都衰减了，大概衰减了22dB，而且这个输出信号的频点还偏移了0.04GHz。

A：抬栅压，降vdd，不是光降vdd，而且vdd降太低了也不行，栅压变到-2以内，id应该特别明显涨电流才对

Q：栅压差不多调到我想要的漏极电流的地方，我就停了，200mA也不小叭。

A：矢网上有你选频网络的形状吗？

Q：漏极电流一开始也是uA 量级，没得矢网。

A：你这说的都是正常的呀，现在不就怀疑你没有给进去正确的栅压么，id一开始没有电流没有导通哪来电流。

Q：是的，差不多在vgs-2.6V的时候，漏极电流增大的比较快。

A：那这不是对的嘛，电流差不多了，你把rf关了，看看掉不掉电流。

Q：不掉的。静态工作点偏移的很严重。

隔直器哪边隔直可以朝着仪表？

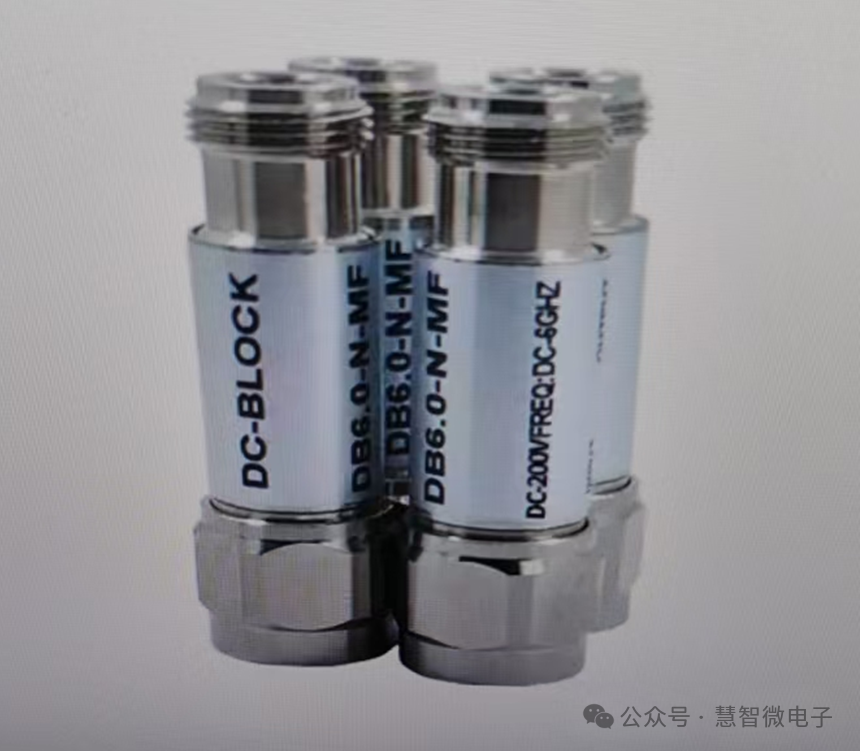

Q：有老哥知道这种隔直器哪边隔直可以朝着仪表吗，还是没有方向性

A：没有，正反都行，这个理解为一个电容，隔直通交。

Q：感谢，我还以为会像biastee那样，这就好用了。

功放的漏极电压一般是一个给定值吗？

Q：想请问下各位，功放的漏极电压一般是一个给定值，像是3.3或者5V，还是自己直流扫描结果自己选择一个？

A：自己扫描看想要选择哪类PA，好像也要多方位权衡 在输出功率直流功率pae几个参数中折中吧？

Q：哦哦，对，受教了。

电路图里面的格点怎么去除呀？

Q：大佬们，这个电路图里面的格点怎么去除呀，因为我想截图放在报告里面。

A：Options-preference-Grid。

Q：好哒，谢谢大哥！

A：file->print可以选择导出成PDF，PDF版本不用调整也没有格子，而且很清楚。

Q：好嘞，谢谢大佬！

PWM上的RC滤波可以把R电阻换成磁珠吗？

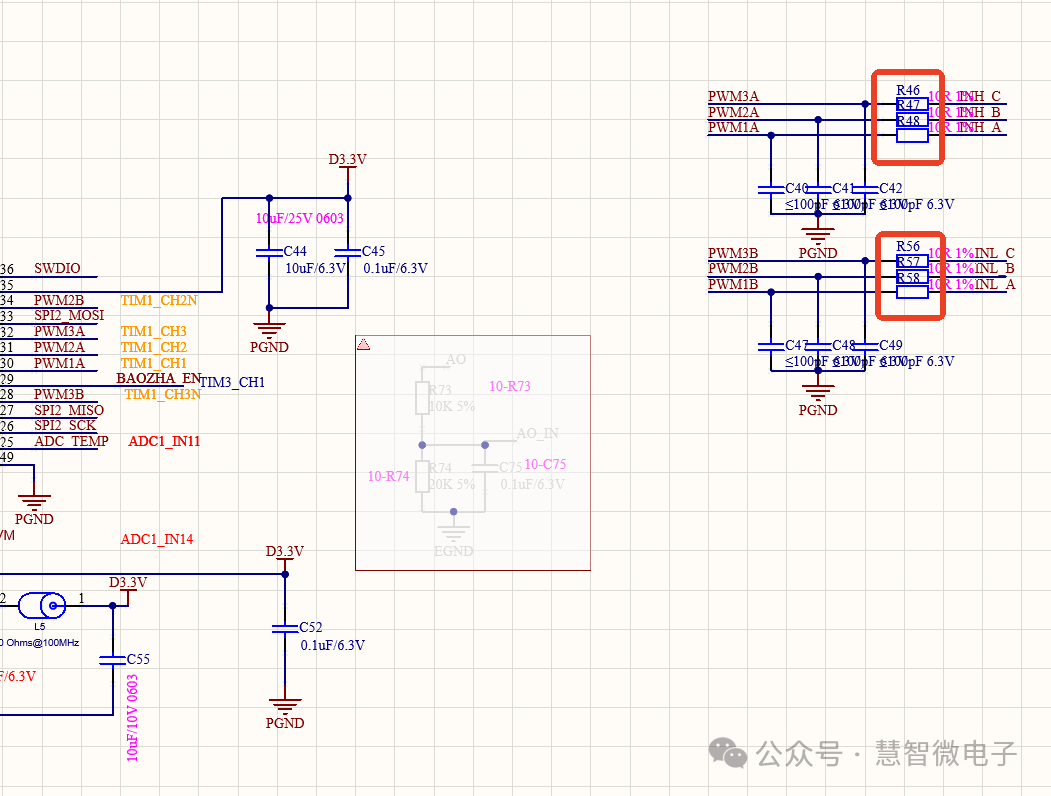

Q：问一下 PWM上的RC滤波可以把R电阻换成磁珠吗？

A：大概率不行。

A：不可以。

Q：为什么不可以？

A：磁珠是电感呀，电感是高频高阻抗，电阻是低频高阻抗。

Q：多谢！
